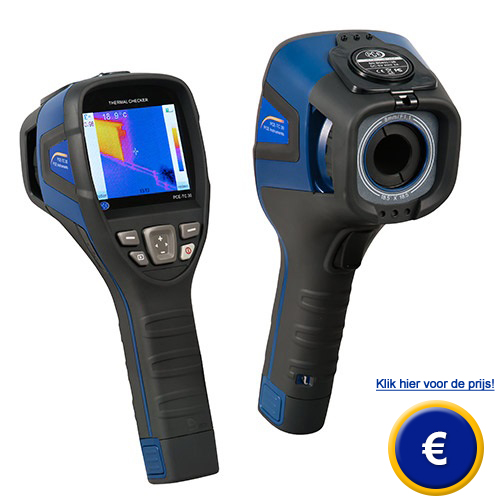

Thermografische camera PCE-TC 31
Warmtebeeldcamera voor preventief onderhoud met een meetbereik
tot 350 °C / 160 x 120 píxels / inclusief PC Reporter software /
Interne Memory flash voor meer dan 1000 beelden / thermische gevoeligheid ≤ 0.1 °C

De thermografische camera PCE-TC 31 is een ideaal instrument voor het preventieve onderhoud. Deze warmtebeeldcamera is vooral een "must" bij het werken in zware omgevingscondities en hoort deel uit te maken van de apparatuur, die wordt gebruikt door elektriciens, slotenmakers of algemeen onderhoudspersoneel om defecten in elektrische installaties, elektromechanische apparatuur, machines in het productieproces, verwarmings-, ventilatie-en airconditioningsystemen op te lossen en te voorkomen. Gebruik deze hoge-resolutie warmtebeeldcamera PCE-TC 31 voor preventief onderhoud en om de defecten die in uw machines en installaties kunnen zijn ontstaan, te ontdekken.

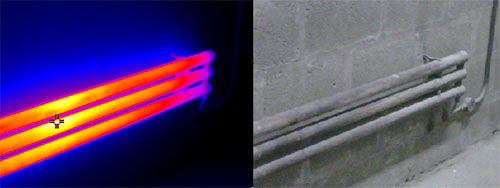

De kern van deze thermografische camera PCE-TC 31 is een ongekoelde microbolometer (Uncooled Focal Plane Array) met een resoslutie van 160 x 120 pixels. De thermografische camera PCE-TC 31 voor preventief onderhoud heeft een ergonomisch design voor het gebruik met één enkele hand. Door het geringe gewicht van slechts 600 gram is hij ideaal voor het analyseren van machines en installaties. In de normale onderhouds en reparatie omstandigheden wordt de warmtebeeldcamera bijvoorbeeld gebruikt voor de optische controle van lagers en lagerbehuizingen, warmtewisselaars, stoomafscheiders enz., of om elektrische installaties te controleren.

De thermografische camera PCE-TC 31 biedt een meetnauwkeurigheid van maximum ±2 ºC of ±2 % in een temperatuurbereik van -20 ºC tot +350 ºC, met een gevoeligheid van minder dan 0,1 ºC (bij 30 ºC). Op het kleurendisplay van de camera kunt u ter plaatse de twee cursors naar verschillende plekken bewegen en direct de overeenkomstige temperatuur aflezen. Ook kunt u met deze thermografische camera automatisch het heetste en koudste meetpunt vinden en zien (Hot-Spot en Cold Spot) en bovendien kunt u het temperatuurverschil meten. Met deze high-end functies kunt u onmiddellijk onregelmatigheden ontdekken en in vervolgens de noodzakelijke voorzorgsmaatregelen treffen.

De geïntegreerde laser pointer van de warmtebeeldcamera PCE-TC 31 maakt het ook mogelijk de exacte locatie te vinden tijdens het onderhoud. De met de camera genomen beelden kunnen met de respectievelijke verbindingskabel naar een PC of laptop worden overgedragen. Het interne geheugen van 64 MB van de warmtebeeldcamera PCE-TC 31 biedt ruimte voor ongeveer 1000 warmtebeelden, die later op de PC geanalyseerd kunnen worden. De levering bevat een analyse software waarmee u niet alleen de warmtebeelden uitgebreid kunt analyseren, maar ook zonder veel moeite rapporten op kunt stellen.

Mocht u vragen hebben over de camera, dan kunt u de volgende technische specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)53 737 01 92. Onze technische medewerkers en ingenieurs geven u graag meer advies over deze thermografische camera en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

Thermografische camera PCE-TC 31   Gebruikshandleiding van de thermografische camera PCE-TC 31 bekijken / afdrukken   Productblad van de warmtebeeldcamera voor gebouwen PCE-TC 31

- 160 x 120 pixels
- Verversingsfrequentie van 50 Hz
- Aanpassing van het temperatuurbereik
- 80 mk thermische gevoeligheid

- LCD (320x240)
- Inclusief pc-reportersoftware
- Opslag op SD-geheugenkaart

Technische specificaties
Sensor

Sensortype

Ongekoelde microbolometer

Resolutie  160 x 120 Pixel
Golflengte  8 ... 14 μm
Thermische gevoeligheid  ≤ 0,1 °C @ 30 °C
Scherm
Beeldverversingsfrequentie  60 Hz
LCD 2,5" kleuren-LCD
Lens
Zichtveld (FOV)  18 ° x 13 °
Focusbereik 0,3 m ... ∞
Scherpstellen Handmatig
Geometrische resolutie 1,9 mrad
Meting
Temperatuurbereik -20 ... +350 ° C
Nauwkeurigheid ± 2 ° C
Aantal kleurenpaletten 3
Kalibratie van de meting Auto / Manual
Meetmodi Vrij selecteerbaar op de warmtebeeldcamera:
Spottemperatuur, bereiktemperaturen (Max., Min., AVG)
Aantal vlekken 1
Aantal meetbereiken 1
Analysemodi
De warmtebeeldcamera biedt de volgende opties:
Isotherme temperatuur, temperatuurverschil, temperatuuralarm
Instelmogelijkheden Datum / tijd, temperatuureenheid ° C / ° F / K, taal
Emissiegraad
Bereik: 0,01 ... 1,0 of selectie op vooraf gedefinieerde emissietabel
Aanpassing van de omgevingstemperatuur
Automatisch, op basis van de omgevingstemperatuur
Beeldopslag
Medium Intern flash-geheugen
Capaciteit 64 MB
Bestandsformaat JPEG, 14 bits
Bestandsgrootte ongeveer 60 KB
Laser
Laserkarakteristieken Klasse 2.1 mW / 635 nm rood
Stroomvoorziening
Batterijtype Oplaadbare lithiumbatterij
Bedrijfstijd ≥ 3 uur
Energiebesparende modus ja
Omgevingsparameters
Omgevingstemperatuur -15 ... +50 °C
Luchtvochtigheid ≤ 90% r.V. (Niet condenserend)
Beschermingsklasse IP54
Fysieke kenmerken
Afmetingen 250 x 100 x 72 mm
Gewicht (zonder batterij) 0,6 kg
Interface
USB Standaard mini-USB

Leveringsomvang:
1x thermografische camera PCE-TC 31, 1x reportersoftware, 1x USB-kabel, 1x harde koffer,
1x lithiumbatterij, 1x oplader, 1x lensbescherming, 1x zonnekap, 1x gebruiksaanwijzing,
1x Gebruikershandleiding Reporter Software
