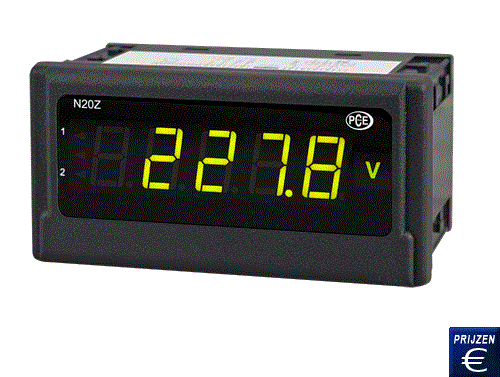

Spanningsindicator PCE-N20Z
spanningsindicator voor het meten van spanningen tot 400 V / 5 digits display / 2 alarmuitgangen / configuratie via software / voorkant IP 65

De spanningsindicator kan worden gebruikt om wisselspanningen tot 400 V te meten. De te meten spanning wordt direct aangesloten en kan op de 5 digits led display van de spanningsindicator worden afgelezen. Al naar gelang de meetwaarde krijgt de display van de spanningsindicator een van de drie beschikbare kleuren. De gebruiker kan de grenswaarden in de spanningsindicator bepalen. Zo kunnen de meetwaarden met een enkele blik worden geëvalueerd. De twee open collector uitgangen kunnen worden gebruikt voor de spanningscontrole. Bij het over- of onderschreiden van de grenswaarden gaat het alarm van de spanningsindicator aan. Om de alarm limieten en de kleurverandering van de display van de spanningsindicator te configureren, kan men de LPCon software gebruiken. Behalve voor het configureren van de spanningsindicator dient hij ook om een bestaande configuratie uit te lezen. Eenmaal bestaande configuraties kunnen worden opgeslagen om ze later weer op te roepen. Zo kunt u meerdere spanningsindicators met dezelfde instellingen configureren. De aansluiting tussen de spanningsindicator en de PC gaat via de optionele programmeer adapter PCE-PD14, die de gegevensstroom omzet en naar een USB poort van de computer stuurt. De temperatuur indicator is verkrijgbaar in twee versies met verschillende voedingsspanningen (230 V of 24 V). Op de volgende link vindt u een ander type spanningsindicator. Mocht u vragen hebben over de spanningsindicator, dan kunt u de volgende technische specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)900 120 00 03. Onze technische medewerkers en ingenieurs geven u graag meer advies over deze spanningsindicator en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

Spanningsindicator PCE-N20Z   Gebruikshandleiding van de Spanningsindicator PCE-N20Z   CE Certificaat van de Spanningsindicator PCE-N20Z   Video van de Spanningsindicator PCE-N20Z   Software van de Spanningsindicator PCE-N20Z   Productblad van de Spanningsindicator PCE-N20Z

Spanningsindicator PCE-N20Z

- Spanningsindicator met 2
   alarmuitgangen
- Configuratie via USB-poort
- 3-kleurige LED-display

- Voorkant IP 65
- Spanningsmeting tot 400 V
- Aansluiting door middel van schroef
  terminal

Technische specificaties

Ingang

4 ... 400 ... 480 V AC

Ingangsweerstand

2 MΩ

Nauwkeurigheid (20 - 500 Hz)

±(0,5 % FS + 1 digit)

Tijd voor gemiddelde waarde

0,5 ... 20 s

Uitgangen

2 x open collector, 30 V, 20 mA

Display

5 digits, 7 segmenten LED, hoogte 14 mm, drie kleuren

Indicatiebereik

-19999 ... 99999

Omgevingstemperatuur

Bedrijf:      -10 ... +55 ºC
Opslag:     -25 ... +85 ºC

Maximale luchtvochtigheid

< 95% niet gecondenseerd

Afmetingen

96 x 48 x 64 mm

Inbouw afmetingen

92 x 45 mm (volgens DIN)

Voedingsspanning

Spannings indicator PCE-N20Z-1
85 ... 253 V AC/DC
Spannings indicator PCE-N20Z-2
20 ... 40 V AC/DC

Energieverbruik

< 6 VA

Type bescherming

Voorkant: IP 65

Gewicht

< 250 g

Montage

Montage clips met klemschroeven,
Aansluiting via klemmenstrook

Behuizing

Robuuste plastic behuizing



Spanningsindicator PCE-N20Z

Spanningsindicator PCE-N20Z

De spanningsindicator wordt door een aan de achterkant aangebrachte schroef terminal elektrisch aangesloten. Op de behuizing vindt u een algemeen overzicht van de aansluitingen hetgeen een snelle en veilige inbouw in situ garandeert. De programmeer interface van de spanningsindicator (PD14) is hier ook ondergebracht. Het is een connector type RJ-11. De programmeer adapter zet de gegevensstroom op een USB poort om.

Messeingang:
Meetingang
Programmierschnitstelle: Programmeer interface
Alarmausgänge:
alarmuitgangen
Versorgungsspannung: voedingsspanning

Omvang van de levering
1 x spanningsindicator PCE-N20Z (1 of 2), bevestigingsmateriaal, pakking, handleiding

Beschikbare versies van de spanningsindicator
Spanningsindicator PCE-N20Z-1     Voeding 85 ... 253 V AC/DC
Spanningsindicator PCE-N20Z-2     Voeding 20 ...  40  V AC/DC


Optionele accessoires
- Programmeer adapter PCE-PD 14
Teneinde de verschillende parameters van de spanningsindicator PCE-N20Z te kunnen instellen is de programmeer adapter PCE-PD 14 nodig. Door middel van de meegeleverde software kan de spanningsindicator via de USB poort snel en eenvoudig worden ingesteld.
