Inbouw Datalogger PCE-KD9
Inbouw Datalogger met max. 72 analoge of digitale ingangen / RS-485 / max. 36 thermo-elementen of 18 weerstand-ingangen / TFT-scherm met touchscreen / datalogger voor maximaal 90 kanalen / 8 geïntegreerde PID-regelaars

De Inbouw Datalogger PCE-KD9 kan worden gebruikt voor acquisitie, visualisatie, opslag, regulering en controle van meetdata en processen. Deze Inbouw Datalogger is een veelzijdig inzetbaar instrument dat gebaseerd is op Linux. Over drie vrij configureerbare slots kan de Inbouw Datalogger tot en met 72 analoge ingangen, 72 binaire ingangen, 36 TC-ingangen (bijv, K-type thermokoppels), 18 RTD-ingangen (bv PT100 sensoren), 36 relais / SSR-uitgangen of 24 analoge uitgangen leveren. Deze mogelijkheden maken deze Inbouw Datalogger voor bijna alle denkbare toepassingen geschikt. De verworven processen en schakelsignalen worden op de interne 90 logische kanalen van de Inbouw Datalogger gezet en kunnen op veel verschillende manieren of over 9 geïntegreerde PID-regelaars worden gebruikt voor het regelen van processen. Optioneel kan ook het 1,5GB interne geheugen worden gebruikt bij de Inbouw-Datalogger, om data met een maximale samplerate van 10Hz te loggen. Zo kunnen met de Inbouw Datalogger tot en met 200 waarden per seconden gelogd worden en de totale capaciteit van het geheugen bedraagt meer dan 2.000.000 metingen. De mens-machine-interface bestaat uit een TFT-kleurenscherm met touchscreen. De Inbouw Datalogger kan de gemeten waarden over 6 verschillende weergavemodi vertegenwoordigen. De communicatie van de Inbouw Datalogger met een hoger proces control systeem of met sub-sensoren of zenders kan via de diverse interface ingesteld worden. RS485-RS232, USB of Ethernet zijn beschikbaar. Met deze interface kan de Inbouw Datalogger zelfs worden aangesloten op aan een muis of toetsenbord. Met de optionele software wordt de functionaliteit nog groter. De software dient voor het vastleggen, archiveren en presenteren van de meetgegevens en is ook in staat om een analyse van de opgenomen meetreeksen door de Inbouw Datalogger uit te voeren. Klik op de volgende link voor meer Inbouw Dataloggers voor andere toepassingen zoals in de industrie en onderzoek. Mocht u vragen hebben over de Inbouw Datalogger PCE-KD9, dan kunt u de volgende technische specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)900 - 120 00 03 Onze technische medewerkers en ingenieurs geven u graag meer advies over deze grafische dataloggers en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

- Max. 72 analoge en binaire ingangen
- Grafisch TFT-beeldscherm met touchscreen
- Zender voeding 24 V DC / 200 mA
- 8 geïntegreerde PID-regelaars

- Interface RS485 / Modbus RTU
- 3 Slots vrij toewijsbaar
- Opslagrate max. 10 Hz
- Optioneel met Ethernet-interface

Technische specificaties van de Inbouw Datalogger PCE-KD9

Ingangen (max.)

72 analoge ingangen (0 ... 20 mA of 0 ... 10 V)
72 binaire ingangen
(Laag: 0 ... ± 1 V, hoog: ± 3 V ... ± 30 V)
36 thermokoppel ingangen
(Type J, K, S, T, N, R, B, E)
18 RTD-ingangen (Pt100, Pt500, Pt1000)

Uitgangen (max.)

24 Analoog uitgangen (4 ... 20 mA)
36 Relais (1 A / 250 V)
72 SSR (100 mA / 15 V)

Zendervoeding

24 V DC ± 5 %, 200 mA (niet met UN3, UN5, U24, I24, UI12, RT6, TC12, D24, R121, R65, S24, IO6, IO8)

Digitale interfaces

2x RS485
1x RS485/RS232
1x USB Host
1x USB Device
1x Ethernet 10 Mbit/s

Beeldscherm

8,9 cm (3,5 ") Grafisch TFT-kleurenscherm (16-bit)
320 x 240 pixel touchscreen

Voedingsspanning

19 ... 50 V DC / 16 ... 35 V AC of

85 ... 260 V AC/DC

Input

15 VA typisch, 20 VA max.

Beveiliging

Standaard:
IP 65 (Voorpaneel); IP 20 (Behuizing en klemmen)
Optie 01:
IP 65-frame (afdichting op het voorpaneel)
Optie 0B:
IP 40; IP 54 (met afsluitbare deur)

Geheugen

intern 1,5 GB (> 2 miljoen metingen )

Opslagrate

max. 10 Hz bzw. max. 200 Waarden/s

Behuizing

Paneel montage

Materiaal

NORYL - GFN2S E1

Omgevingstemperatuur

In gebruik: 0 ... 60 °C
Opslag: -10 ... +70 °C

Afmetingen

144 x 144 x 100 mm

Bedieningspaneel

141 x 141 mm (Voorpaneel max. 5 mm)

Weergave van de Inbouw Datalogger PCE-KD9 en verschillende modi

Inbouw Datalogger geeft grafiek weer

Weergave van systeemtoestand

Weergave van alle meetwaarden op de PCE-KD9

Inbouw Datalogger in Marine-modus

Balkendiagram van Inbouw Datalogger

Inbouw Datalogger in pointer-modus

Vertegenwoordiging van bijv. windsnelheid en richting in een vector diagram

Het beeldscherm kan elk kanaal in een andere kleur weergeven

Verkrijgbare IO-kaarten (De Inbouw Datalogger biedt plek voor max. 3 IO-kaarten

PCE-FD9-UN3

3 x Universele ingang

PCE-FD9-UN5

5 x Universele ingang

PCE-KD9-UI4

4 x Spanningsingang + 4 x Stroomingang

PCE-KD9-UI8

8 x Spanningsingang + 8 x Stroomingang

PCE-FD9-UI12

12 x Spanningsingang + 12 x Stroomingang

PCE-KD9-U16

16 x Spanningsingang

PCE-FD9-U24

24 x Spanningsingang

PCE-KD9-I16

16 x Stroomingang

PCE-FD9-I24

24 x Stroomingang

PCE-FD9-IS6

6 x Stroomingang (galvanisch geïsoleerd)

PCE-KD9-RT4

4 x Weerstandstemperatuurdetectors

PCE-FD9-RT6

6 x Widerstandtemperaturfühler

PCE-KD9-TC4

4 x Thermoelement

PCE-KD9-TC8

8 x Thermoelement

PCE-FD9-TC12

12 x Thermoelement

PCE-KD9-D8

8 x Digitale ingang

PCE-KD9-D16

16 x Digitale ingang

PCE-KD9-D24

24 x Digitale ingang

PCE-KD9-CP2

2 x Pulsingang (Teller)

PCE-KD9-CP4

4 x Pulsingang (Teller)

PCE-KD9-FI2

2 x Stroomingang (Flowmeter)
+ 2 x Stroomingang

PCE-KD9-FI4

4 x Stroomingang (Flowmeter)
+ 4 x Stroomingang

PCE-KD9-FT2

2 x Pulsingang(Flowmeter/Ratemeter)
+2 x Stroomingang

PCE-KD9-FT4

4 x Stroomingang (Flowmeter)
+ 4 x Stroomingang

PCE-KD9-HM2

2 x Binaire ingang (ZeitTeller)

PCE-KD9-HM4

4 x Binaire ingang (ZeitTeller)

PCE-KD9-R45

4 x Relais uitgang, 5 A, Wisselaar

PCE-KD9-R65

6 x Relais uitgang, 5 A, Wisselaar

PCE-KD9-R81

8 x Relais uitgang, 1 A

PCE-KD9-R121

12 x Relais uitgang, 1 A

PCE-KD9-S8

8 x SSR-Uitgang

PCE-KD9-S16

16 x SSR-Uitgang

PCE-KD9-S24

24 x SSR-Uitgang

PCE-KD9-IO2

2 x 4...20 mA Uitgang

PCE-KD9-IO4

4 x 4...20 mA Uitgang

PCE-KD9-IO6

6 x 4...20 mA Uitgang

PCE-KD9-IO8

8 x 4...20 mA Uitgang

Verdere opties voor de Inbouw Datalogger

Activeren van de datalogger

Licentie om de datalogger functie (ook mogelijk later) te activeren

ACM-Module

Geavanceerde communicatiemodule met:
1x RS485
1x RS232
1x USB Host
1x Ethernet 10 Mbit / s

ETU-Module

1 x USB-Host
1 x Ethernet

Tweede USB-Poort

Tweede USB-Host interface

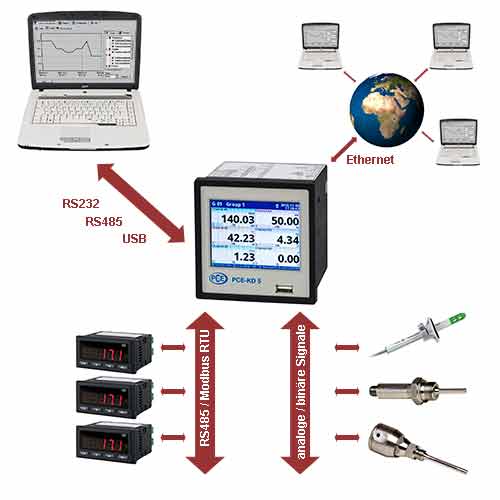

Toepassing van de Inbouw Datalogger PCE-KD9

Voorbeelden van Inbouw Datalogger PCE-KD9

Omvang van de Inbouw Datalogger PCE-KD9
1x Inbouw Datalogger Pce-KD9 (in gewenste configuratie), 1x handleiding

Optionele accessoires

Afsluitbare deur met een doorzichtig venster:
Ter bescherming van de Inbouw Datalogger tegen mechanische effecten, evenals voor bescherming tegen geknoei door onbevoegde personen, kan de optioneel afsluitbare deur worden gekocht. Door de transparante deur wordt het eenvoudig aflezen van de meetwaarden mogelijk gemaakt. De mate van bescherming van de Inbouw Datalogger stijgt tot IP42.

Tafelbehuizing PCE-TH905 voor PCE-KD9
De tafelbehuizing voor de PCE-KD9 maakt het mogelijk dat de Datalogger ook op een buitenpaneel gebruikt kan worden. Met behulp van deze tafel behuizing voor de Inbouw Datalogger is het denkbaar dat de Inbouw Datalogger PCE-KD9 in een laboratorium ingezet wordt.
Eveneens leverbaar is een wandbehuizing PCE-WGH905 met IP65 bescherming, welke een montage aan de muur mogelijk maakt.

DIN rail adapter voor PCE-KD9
De DIN-rail adapter maakt installatie van de PCE-KD9 op een DIN-U-profiel mogelijk.

USB / RS485 converter
RS232 / RS485 converter
De converters maken communicatie van de ingebouwde Datalogger met een PC mogelijk.

DAQ Software Manager Software Box
De DAQ manager accepteert de door de Inbouw Datalogger opgenomen meetwaarden en maakt weergave en archivering mogelijk. Het maakt niet uit of de data van een USB-stick afgelezen worden of over Ethernet van de Inbouw Datalogger.
