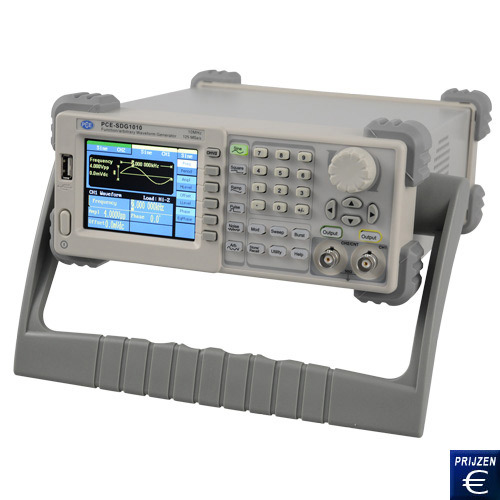

Functiegenerator PCE-SDG10xx Serie
Functiegenerator met 2 uitgangen / tot 50 MHz / verscheidene modulatie wijzen /
5 standaard signaalvormen / Arbitraire functie / Geïntegreerde frequentiemeter

De functiegenerator PCE-SDG10xx serie genereert signalen tot 50 MHz. Naast de 5 standaardsignalen is de functiegenerator in staat om eigen signalen (arbitraire functie) af te geven.
De functiegenerator is als tafelinstrument uitgevoerd en is op deze manier in scholen, laboratoria en elektrawerkplaatsen inzetbaar. Naast de afgifte van signalen kan de functiegenerator frequenties tot 200 MHz meten. Via de meegeleverde software kan de gebruiker eigen signaalvormen opstellen. De functiegenerator PCE-SDG10xx heeft een sample rate van 125 Msamples per seconde. De verticale resolutie bedraagt 14 Bit. Over de 3,5” display kunnen alle parameters gemakkelijk afgelezen en via het bedieningspaneel ingesteld worden. De functiegenerator is van toepassing voor simulering van analoge sensoren of voor simulering van eenheid signalen. Deze maken de generator tot een hulpmiddel bij de voorbereiding van elektrische schakelingen, voor controle van bouwdelen of op het gebied van onderzoek en ontwikkeling. Door de gemakkelijke bediening is de functiegenerator ook in scholen en universiteiten inzetbaar. Mocht u vragen hebben over de functiegenerator PCE-SDG10xx, dan kunt u de volgende technische specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)900 - 120 00 03. Onze technische medewerkers en ingenieurs geven u graag meer advies over deze functiegenerator en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

Functiegenerator PCE-SDG10xx Serie   Gebruikshandleiding van de Functiegenerator PCE-SDG10xx Serie bekijken / afdrukken   CE Certificaat van de Functiegenerator PCE-SDG10xx Serie   Video van de Functiegenerator PCE-SDG10xx Serie   Software van de Functiegenerator PCE-SDG10xx Serie downloaden   Productblad van de Functiegenerator PCE-SDG10xx Serie

- Tot 50 MHz
- Verschillende modulatie wijzen
- 2 Kanalen
- USB interface

- 5 Signaalvormen
- Arbitraire functie
- 3,5 " LC Display
- Zeer precies

Technische specificaties

Model

PCE-SDG1010

PCE-SDG1025 PCE-SDG1050

Bandbreedte

10 MHz

25 MHz 50 MHz

Signaalvormen

Sinus, recheck, helling, impulse, verstoring, arbitraire functie
Modellering AM, DSB-AM, FM, PM, FSK, ASK, PWM, Sweep, Burst

Kanalen

2

Sample Rate

125 MSamples / s

Arbitraire golflengte

16 kpts

Resolutie frequentie

1 µHz

Verticale resolutie

14 Bits

Frequentiemeter

100 mHz ... 200 MHz

Specificatie uitgang



Kanaal 1

Kanaal 2

Amplitude (frequentie afhankelijk)

2 mVpp ... 10Vpp

2 mVpp ... 6 Vpp

Verticale precisie (bij 100 kHz)

± (0,3 dB + 1 mV van de ingestelde waarde)

Algemene technische gegevens functiegenerator PCE-SDG10xx Serie

Display

3,5 " TFT LCD

Resolutie

320 x 240

Stroomvoorziening

100 V ... 240 V / 45 Hz ... 65 Hz

Invoer

30 W

Bedrijfsvoorwaarden

0 °C ... +40 °C
< 90 % r.F.

Afmetingen

229 x 105 x 281 mm

Gewicht

2,6 kg

Inhoud levering
1 x Functiegenerator PCE-SDG10xx Serie, 1 x Stroomkabel, 1 x USB Kabel,
1 x Handleiding, 1 x Software

Toebehoren Functiegenerator PCE-SDG10xx-Serie

Meetkabel met Bananenstekker (4 mm),
1 m Kabellengte
Ingangsweerstand: 50 Ω,
Ingangscapaciteit: 105 pF,
max. Meetspanning: 50 V AC of 70 V D

ISO-kalibratiecertificaat
Voor bedrijven, die de functiegenerator in hun interne testapparatuur opnemen of voor de jaarlijks herkalibratie gaan . De certificering bevat een kalibratie incl. testcertificaat naar DIN EN ISI/IEC 17025
