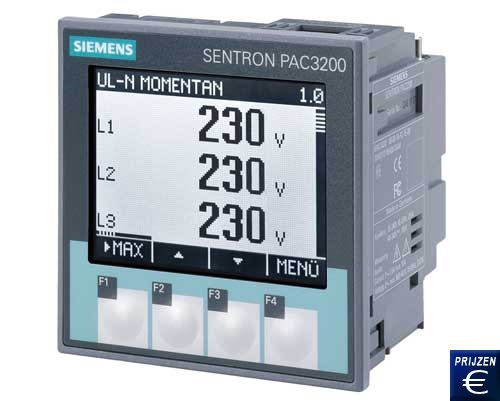

Siemens Energiemeter Sentron PAC3200
Ethernet-interface/ optionele uitbreidingsmodules/ Voorkant IP 65 /
Meting en weergave van netwerkparameters/ Actief-, reactief-, en schijnbaar vermogensmeter

De Siemens energiemeter Sentron PAC3200 is een instrument voor visualisering van belangrijke netwerkparameters. Naast de spanningen en stromen bepaalt deze energiemeter ook het schijnbare-, actieve-, en reactieve vermogen en energie. Daar komt bij dat de vervorming van de netspanning gemeten en weergegeven wordt. De meetwaarden zijn af te lezen op een 72 x 54 mm grote display met een resolutie van 128 x 96 Pixels. De configuratie verloopt via vier knoppen aan de voorzijde van het apparaat of via de meegeleverde software. De geïntegreerde Ethernet-interface met 10 Mbit/s maakt dit apparaat erg geschikt voor de inzet in energiemanagement-systemen. De optionele communicatiemodule (RS485 of Profibus) maakt het mogelijk om de energiemeter te verbinden met dit soort systemen. Met behulp van de communicatiekanalen is naast de dataoverdracht met de PAC3200 ook configuratie van de weergave, alsmede de controle en het ophalen van digitale I/O’s welke zich aan boord van de energiemeters bevinden mogelijk. Zelfs een controle met wel 6 grenswaarden is met dit apparaat geen probleem, net als de inzet in vochtige of stoffige omgevingen (IP65 bescherming). Met de meegeleverde software SENTRON powerconfig kan men naast de configuratie ook online meetwaarden zien. Onder de volgende link vindt u andere energiemeters. Mocht u vragen hebben over de Sentron PAC3200 met geheugen, dan kunt u de volgende technische specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)900 - 120 00 03 Onze technische medewerkers en ingenieurs geven u graag meer advies over deze energiemeter en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

 Siemens Energiemeter Sentron PAC3200  Handleiding van de Siemens Energiemeter Sentron PAC3200  CE Certificaat van de Siemens Energiemeter Sentron PAC3200  Video van de Siemens Energiemeter Sentron PAC3200   Software van de Siemens Energiemeter Sentron PAC3200   Productblad van de Siemens Energiemeter Sentron PAC3200

Siemens Energiemeter Sentron PAC3200

- Gemakkelijk gebruik op grond van
  intuïtieve bediening
- Gemakkelijke
  systeemaansluitingen, diverse
  interfaces
- Gemakkelijke en plaatsbesparende
  montage

- Weergave van vermogensgemiddelde
  van de laatste meetperiode (1 ... 60
  Min)
- Voor kant bescherming IP 65
- Bepaling van schijnbare-, actieve- en
  reactieve- energie

Technische specificaties

Meetbereiken spanning

PAC3200-1/3:
L-N: 3 ... 400 V AC (+ 20 %), max. 347 voor UL
L-L: 3 ... 690 V AC (+ 20 %), max. 600 voor UL
min. Spanning L-N: 3 ... 40 V AC



PAC3200-2:
L-N: 3 ... 289 V AC (+ 20 %)
L-L: 3 ... 500 V AC (+ 20 %)
Overspanningscategorie: CAT III

Meetbereik stroom

1 A AC (+ 20 %, max. 300 V) of
5 A AC (+ 20 %, max. 300 V)
(Alleen voor aansluiting aan wisselstroomsystemen over externe stroomconverters)

Meetprecisie

Spanning: ± 0,3 %
Storm: ± 0,2 %
Vermogen: ± 0,5 %
Frequentie: ± 0,05 %
Vermogensfactor: ± 0,5 %
Actieve energie: Klasse 0,5S (IEC 62053-22)
Reactieve energie: Klasse 2 (IEC 62053-22)

Bij meting van externe storom- of Spanningsconverters hangt de precisie van de meting van de kwaliteit van de omvormer af

Stroomvoorziening

PAC3200-1/3:
95 … 240 V AC (50 / 60 Hz) of
110 … 340 V DC

PAC3200-2:
22 … 65 V DC

Overspanningscategorie: CAT III

Input

1 ingang

Digitale uitgangen

1 uitgang

Aansluiting

PAC3200-1/2: Schroefklemmen
PAC3200-3: Ringkabelschoenklemmen

Weergave

Monochroom, grafische LC-Display
Resolutie: 128 x 96 Pixel
Grootte: 72 mm x 54 mm
Update tijd: 0,33 ... 3 s, instelbaar

Configuratie

4 knoppen of Software

Afmetingen

96 x 96 x 51 mm

Paneel uitsparing

92 x 92 mm

Temperatuurbereik

Bedrijf: -10 ... +55 °C
Opslag: -25 ... +70 °C

Relatieve Luchtvochtigheid

95 % bij 25 °C zonder condensatie

Gewicht

ca. 325 g

Montage

Montageclips ,met klemschroeven

Inhoud van de levering
1 x Siemens Energiemeter Sentron PAC3200, Configuratiesoftware SENTRON powerconfig, Bevestigingsmateriaal, Handleiding

Optionele toebehoren
SENTRON PAC TMP



 Adapter voor montage van de Siemens energiemeter Sentron PAC 3200 op DIN-rail.
Uitbreidingsmodule PAC PROFIBUS DP - Plug-in communicatiemodule
- Module wordt automatisch erkent
- Configuratie via voorpaneel of software
- cyclische en acyclische dataoverdracht
- Gemakkelijke verbinding via
  GSD-bestand.
- Baudrate van 9,6 Kbit/s tot 12 Mbit/s
- Aansluiting via 9-polige Sub-D-stekker
Uitbreidingsmodule PAC RS485 - Plug-in communicatiemodule
- Module wordt automatisch erkent
- Configuratie via voorpaneel of Software
- Ondersteuning van Modbus RTU
  protocollen
- Baudraten 4,8 / 9,6 / 19,2 / 38,4 kBd
- Aansluiting via 6-polige
  schroefklemmen
Software SENTRON powermanager (Standard)  - Verzameling en archivering van de
  meetwaarden
- Tabelweergave van de meetgegevens
- Monitoring van status en grenswaarden
- Visualisering van gearchiveerde en
  online data.
- Uitlezen van interne geheugens
- Kostenpost berichten
- Dataoverdracht met andere systemen
- Configuratie van het systeem
