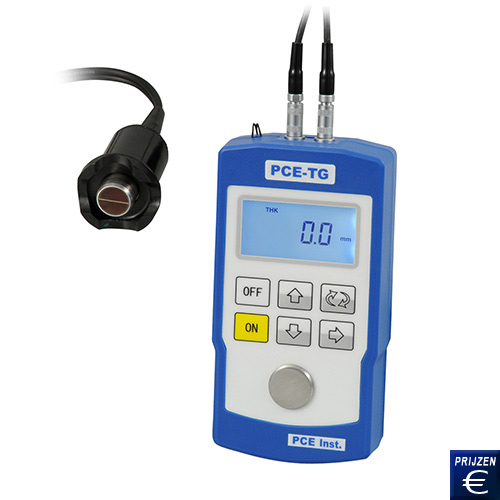

Diktemeter voor materialen PCE-TG100
diktemeter voor verschillende materialen als metaal, glas en homogeen plastic, met afstelling van de ultrageluidssnelheid

De diktemeter voor materialen PCE-TG100 dient voor het bepalen van de dikte van metaal, glas en homogeen plastic in slechts enkele seconden. Dit eenvoudig te bedienen apparaat werkt d.m.v. ultrageluid, waardoor hij over een grote nauwkeurigheid beschikt bij metingen van materiaal- en wanddikte. Ieder materiaal heeft een verschillende geluidssnelheid. Het apparaat wordt van de fabriek met vijf verschillende vooraf ingestelde geluidssnelheden voor diverse materialen geleverd. Met dit apparaat kunt u de dikte van metaal, glas en plastic en andere homogene materialen meten. De geluidssnelheid kan vrij in de diktemeter voor materialen worden afgesteld, zodat deze zich aan de meest uiteenlopende materialen kan aanpassen. De ultrasone sensor is van een meetkop voorzien die zich in een zwarte elastische ring bevindt. Op deze ring bevinden zich circulaire inkepingen, zodat men metingen kan verrichten op rechte, platte of ronde oppervlakten. Indien u de materiaaldikte op nauwe plaatsen wilt bepalen, kunt u de schroef van de zwarte adapterkop tijdelijk verwijderen om de sensormeetkop zelf direct te gebruiken (diameter = 10 mm). Het apparaat wordt gekalibreerd geleverd. Optioneel kunt een ISO-laboratoriumkalibratie met certificaat aanvragen bij de bestelling of wanneer u de herkalibratie aanvraagt. Mocht u vragen hebben over de diktemeter voor materialen PCE-TG100, dan kunt u de volgende technische specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)900 120 00 03. Onze technische medewerkers en ingenieurs geven u graag meer advies over deze diktemeter en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

diktemeter voor materialen PCE-TG100   Gebruikshandleiding van de diktemeter voor materialen PCE-TG100 bekijken / afdrukken   CE Certificaat van de diktemeter voor materialen PCE-TG100   Video van de diktemeter voor materialen PCE-TG100   Software van de diktemeter voor materialen PCE-TG100   Productblad van de diktemeter voor materialen PCE-TG100

De Diktemeter voor materialen PCE-TG100

- Om te gebruiken op metaal, glas, homogeen
  plastic
- Sensor van 5 MHz
- Resolutie van 0,1 mm
- 4-cijferig LCD-beeldscherm

- Tot 225 mm materiaaldikte
- Batterijstatusindicatie
- Automatische kalibratie
- Ingebouwde staalplaat van 3,0 mm voor
  kalibratie

Beeldscherm van de diktemeter voor materialen

De Diktemeter voor materialen PCE-TG100 met ingeschakelde meetmodus
Hier ziet u de diktemeter met ingeschakelde meetmodus

Het aflezen van de Diktemeter voor materialen PCE-TG100 gaat zeer gemakkelijk
Hier ziet u de diktemeter bij het aflezen van een meetwaarde

Technische specificaties van de diktemeter voor materialen

Meetbereik

0,8 mm ... 225,0 mm

Meetbare materialen

ijzer, staal, plastic, glas, goud en andere homogene materialen
(zonder luchtbellen)

Frequentie

standaard 5 MHz

Resolutie

0,1 mm

Kalibratie

ingebouwde stalen plaat van 3,0 mm

Nauwkeurigheid

 ±0,1 mm

Bereik van de ultrageluidssnelheid

1000 ... 9999 m/s ((vrij instelbaar, afhankelijk van het op te meten materiaal)

Resolutie van de ultrageluidssnelheid

1 m/s

Beeldscherm

4-cijferige LCD

Oppervlaktetemperatuur van de sensor

standaard -10 ...+50 °C

Bedrijfstemperatuurbereik van het apparaat

0 ... +40 °C

Omgevingsvochtigheid

20 ... 90% RV

Batterijstatus

waarschuwing bij zwakke batterij

Batterijvoeding

2 x 1,5 V AA batterijen

Levensduur van de batterij

ca. 250 uur

Automatische uitschakeling

om de batterij te sparen
(na 3 min. van inactiviteit)

Afmetingen

127 x 67 x 30 mm

Gewicht

ca. 240 g, inclusief batterij

Gebruiksbeelden van de diktemeter voor materialen

Diktemeter voor materialen PCE-TG100 met geleidende gel
Diktemeter voor materialen met geleidende gel

De Diktemeter voor materialen PCE-TG100 voor het meten
Diktemeter voor materialen bij het verrichten van een meting

De Diktemeter voor materialen PCE-TG100 met ingeschakelde kalibratiemodus
Hier wordt de diktemeter met ingeschakelde kalibratiemodus getoond

De Diktemeter voor materialen PCE-TG100 met het instellen van de geluidssnelheid
Hier wordt de diktemeter bij het instellen van de geluidssnelheid getoond

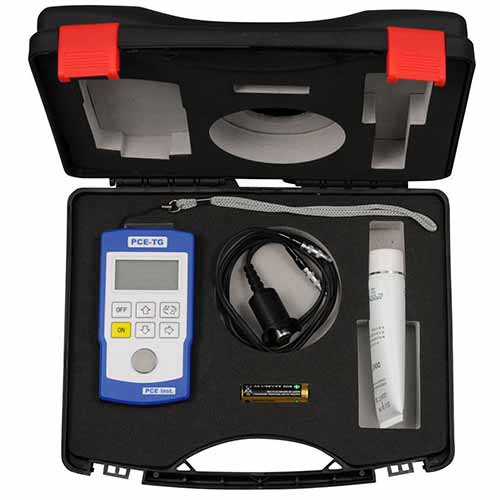

De Diktemeter voor materialen PCE-TG100 met bijgeleverde koffer

Inhoud van de zending
1 x diktemeter voor materialen PCE-TG100, 1 x sensorkop met kabel van 1 m, 2 x batterijen, 1 x tube geleidende gel, 1 x handriem, transportkoffer en gebruiksaanwijzing

Extra producten
- Geleidende gel voor de diktemeter
Bij de zending behoort een tube geleidende gel. Indien u van plan bent om een groot aantal metingen te verrichten, moet u misschien meer gel bestellen. Wij adviseren u om altijd de geleidende gel te gebruiken (voor een beter contact tussen de sensorkop en het testmateriaal en voor bescherming van de sensoroppervlakte).

Geleidende gel voor de Diktemeter voor materialen PCE-TG100

- ISO-laboratoriumkalibratie met certificaat
voor bedrijven die de diktemeter aan hun interne controlesysteem willen toevoegen of die hem jaarlijks willen laten herkalibreren. Het ISO-certificaat omvat een laboratoriumkalibratie, inclusief een document met alle meetwaarden.

ISO-certificaat voor de Diktemeter voor materialen PCE-TG100

- Speciale sensoren voor de diktemeter
Er zijn verschillende sensoren voor speciale toepassingen van de diktemeter

- Standaardsensor voor de diktemeter
Kop met elastisch lichaam. Aansluiting op de diktemeter d.m.v. een Lemo stekker. De inkepingen in de standaardkop van de diktemeter maken metingen op ronde voorwerpen mogelijk. De diameter van de kop is 10 mm. De frequentie waarmee gemeten wordt is 5 MHz. De kop van de diktemeter werkt in een temperatuurbereik van 0 ... 40 °C. De standaardsonde van de diktemeter PCE-TG110 wordt gebruikt voor ijzer, non-ferro metaal, staal, plastic, glas, goud en ieder ander homogeen materiaal. De standaardkop is in de diktemeter PCE-TG100 ingebouwd

Standaard sensor voor de Diktemeter voor materialen PCE-TG100

- Kop voor hoge temperaturen
De kop voor hoge temperaturen van de diktemeter kan voor temperaturen tot 400 ºC gebruikt worden. Hierdoor is het mogelijk om bijvoorbeeld diktemetingen te verrichten direct na het walsen van staal. De kop voor hoge temperaturen kan ook gebruikt worden om waterleidingen, stoomleidingen of buizen voor chemicaliën te controleren. De kop voor hoge temperaturen is evenals de standaardkop op de diktemeter aan te sluiten. De kalibratie geschiedt d.m.v. de kalibratiestandaard die in de diktemeter zelf is ingebouwd. De kop bevindt zich ook in de diktemeter PCE-TG110

Kop voor hoge temperaturen voor de Diktemeter voor materialen PCE-TG100

- Microsensor voor de diktemeter
De microsensor voor de diktemeter wordt gebruikt om met nauwkeurigheid dikten te bepalen op moeilijk bereikbare plekken. Deze kop kan ook gebruikt worden om de dikte in dunne buizen of van te testen voorwerpen met veel randen te bepalen. De diameter van de sensor van deze diktemeter is 7 mm. De kop wordt op de diktemeter aangesloten via een Lemo stekker en de afstelling geschiedt d.m.v. de interne kalibratiefunctie. Deze sensor wordt standaard met de diktemeter PCE-TG 120 toegestuurd.

Microsensor voor de Diktemeter voor materialen PCE-TG100

Uitleg van de diktemeter
De diktemeter wordt gebruikt om de dikte van een materiaal d.m.v. ultrageluid te bepalen. Met ultrageluid worden geluidsgolven bedoeld met een frequentie vanaf 20 kHz. De diktemeter maakt van dit soort ultrageluid gebruik. Voor het meten van materiaaldikten wordt gewoonlijk een bereik gebruikt dat ligt tussen de 0,25 MHz en de 10 MHz. Men past vaak een lage frequentie toe voor het meten van dikke materialen, zoals bijvoorbeeld gietijzer. Het grote voordeel van de ultrasoon diktemeter is dat hij gemakkelijk de dikte kan bepalen op moeilijk toegankelijke plekken. Hier vindt u meer informatie over diktemetingen en diktemeters.

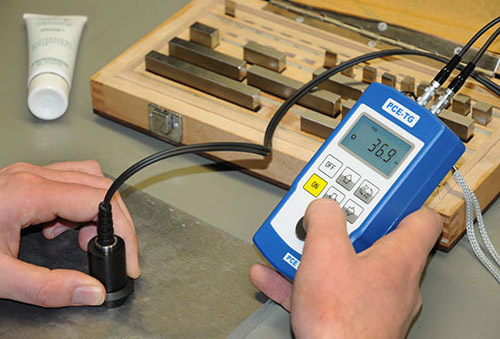

De Diktemeter voor materialen PCE-TG100 in gebruik
