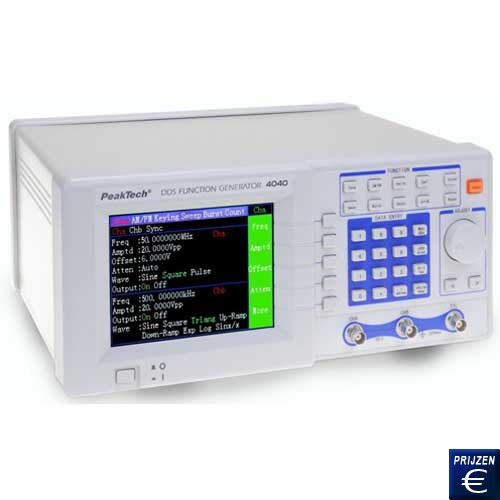

DDS-Signaalgenerator PKT-4040
DDS-Signaalgenerator tot 50 MHz / 5,7" TFT-LCD-scherm / USB-interface/
met verscheidene modulatiewijzen en Burst-functie

De PKT-4040 is een DDS-Signaalgenerator die met twee uitgangen uitgerust is met verschillende eigenschappen. Sinus- en rechthoek signalen kunnen afgegeven worden op een kanaal met frequenties tot 50 MHz. Op kanaal B kan de DDS-signaalgenerator 9 andere signaalvormen in het frequentiebereik tot 500 kHz afgeven. De signaalgenerator biedt ook de mogelijkheden om een signaal te moduleren. Naast de amplitude- en frequentiemodulatie maakt deze signaalgenerator fasemodulatie mogelijk. Verder beschikt het apparaat over een Burst en Wobbelfunctie. Een geïntegreerde frequentiemeter maakt deze generator compleet. Op het 5,7” grote kleurenscherm kunnen vele parameters gelijktijdig afgelezen worden. Mocht u vragen hebben over de PKT-4040, dan kunt u de volgende technische  specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)900 - 120 00 03. Onze technische medewerkers en ingenieurs geven u graag meer advies over deze signaalgenerator en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

DDS-Signaalgenerator PKT-4040   Handleiding van de DDS-Signaalgenerator PKT-4040  CE Certificaat van de DDS-Signaalgenerator PKT-4040  Video van de DDS-Signaalgenerator PKT-4040   Software van de DDS-Signaalgenerator PKT-4040   Productblad van de DDS-Signaalgenerator PKT-4040

DDS-Signaalgenerator PKT-4040

- Frequentiebereik tot 50 MHz
- 11 Verscheidene signaalvormen (500
  kHz)
- 5,7" Kleurenscherm

- Burst- en Wobbelfunctie
- TTL-uitgang
- USB-interface

Technische specificaties
Kanaal A  Kanaal B
Frequentiebereik/ Resolutie  50 MHz / 100 mHz Sinus: 5 MHz, andere: 500 kHz / 10 µHz
Frequentieprecisie ± 5 x 10-5 + 100 mHz  ± 5 x 10-5 + 10 µHz
Golfvormen Sinus, Rechthoek  11 Golfvormen
Punten pro periode 4 ... 16000 4096
Resolutie 14 Bit 10 Bit
Amplitude (Hoog-ohmige belasting) Min: 2 mVp-p
Max: 20 Vp-p (30 MHz)
Max: 15 Vp-p (40 MHz)
Max: 6 Vp-p (>40MHz)
Min: 10 mVp-p
Max: 20 Vp-p

Uitgangsweerstand

50 Ω

Modulatiewijzen

AM, ASK, FM, FSK, PSK

Modulatiebron

Intern of extern

Burst-functie

1 ... 10000 Perioden
0,1 ms ... 1000 s

Wobbelfunctie

Intervaltijd: 0,1 ms ... 1000 s
Start/eind-frequentie: vrij instelbaar

Geheugen

10 instellingen

Meter

Meetbereik: 0,1 .. 100 MHz

Offset

±10 V (unbelastet)
± 5 V (belastet mit 50 Ω)

Display

Kleuren r,7" (14,8 cm) TFT-Display

Omgevingsfactoren

0 - 40 °C,
< 80 % r.F.

Bedrijfsvoeding

200 V - 240 V (50/60 Hz)

max. Invoer

<30 VA

Afmetingen (B x H x D)

3330 x 155 x 290 mm

Gewicht

ca. 5,4 kg
Omvang van de levering
1 x DDS-Signaalgenerator PKT-4040, 1 x Netkabel, 1 x USB-kabel, Software,
1 x BNC-Kabel, 1 x Reserver zekering, Handleiding
