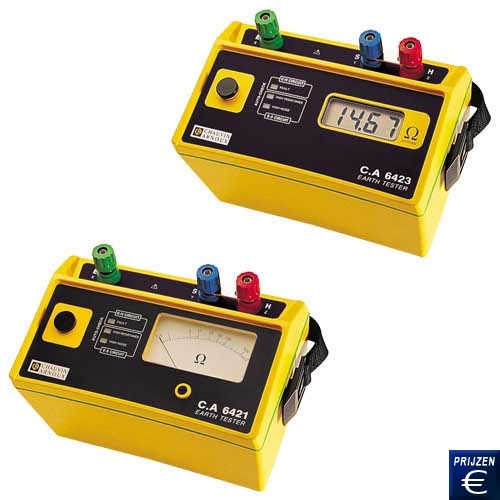

Aardingstester CA-642x
Meet aardeweerstand tot 2000 Ω / Aardingsmeting naar DIN VDE 0413 /IEC 61557 / Met analoge weergave CA-6421 of digitale weergave CA-6423
|
|
De CA-6421 en CA-6423 zijn spatwaterdicht naar IP54 normen, goed afleesbaar en zeer betrouwbaar door de geïntegreerde zelftest. Deze eigenschappen maken beide apparaten van fabrikant Chauvin Arnoux de perfecte partners voor aardingsmeting bij bouwwerken of in open terrein. Ook de jumper tussen H en S voor 2-geleider-aardingsmetingen is voor de inzet in ruwe omgevingen geschikt. De metingen met de
CA-6421 en CA-6423 worden volgens de driehoek- of de 62 %-methode uitgevoerd. De aardingsweerstand kan bij de CA-6421 tussen 0,5 en 1000 Ω en bij de CA-6423 tussen 0 en 2000 Ω liggen. Vaarding wordt de uitvoering van de aardingsmeting vergemakkelijkt door de 3 indicatoren voor validatie van de aardingsmeting en door de aansluitingen die gekenmerkt worden door hun eigen kleur.
Mocht u vragen
hebben over de CA-642x serie dan kunt u de volgende
technische specificaties raadplegen of neemt u contact
met ons op via het telefoonnummer +31 (0)900 - 120 00 03
Onze technische medewerkers en ingenieurs geven u graag meer advies over
deze aardingsmeter en al onze andere producten op het gebied van meettechniek,
weegtechniek en regeltechniek.
|
|

|
|
|
|
- Aardingsmeting naar driehoek- of
62% methode
- hoge betrouwbaarheid door zelftest
- Meetfrequentie:128 Hz
- autonoom werken door batterij- of
accucellen |
- Robuust en naar IP 54 spatwaterdichte
behuizing
- Geïsoleerd naar IEC 61010-1
- 3 indicatoren voor validatie van
aardingsmeting
- gevangen jumper voor H en S= |
|
Technische specificaties |
| Model / Bestel-nr. |
CA-6421 |
CA-6423 |
| Meetomvang |
0,5 ... 1000 Ω |
0,00 ... 2000 Ω |
| Precisie |
5 % ± 0,1 Ω |
2 % Anz. ± 1 Digit
tot 200 Ω
± 3 Digit van 200 tot 2000 Ω |
| Weergave |
Draaispoel meeteenheid klasse 1,5 (log. Skala) |
3,5 cijferige LCD
Cijferhoogte 18 mm |
| Nullastspanning |
≤ 24 Veff |
≤ 42 Veff |
| Batterijgebruik |
1700 metingen elke15 s |
1800 metingen elke 15 s |
|
|
Stroomvoorziening |
8 Alkaline batterijen 1,5 V Typ AA / Mignon / R6 of 8 Accucellen |
|
Meetfrequentie |
128 Hz |
|
Klimatologische voorwaarden |
-10 ... +55 °C / rel. vochtigheid 20 ... 90 % |
|
Overbelastingbescherming |
Hoog vermogen zekering |
|
Bescherming |
IP 54 |
|
Afmetingen |
238 x 136 x 150 mm |
|
Gewicht
|
1,3 kg |
|
Omvang van de
levering
1 x Aardingstester CA-642x
8 x Batterijen
1 x Draagriem
1 x Handleiding |
|
|
Foto’s van de inhoud van de levering
|
|
Toebehorenset voor aardingsmeting CA-P01102022
2 aarding (100m) |
Toebehorenset voor aardingsmeting CA-P01102025
4 aarding (150m)
|
|
Toebehorenset voor aardingsmeting CA-P01102017
2 aarding
|
Toebehoren voor aardingsmeting CA-P01298067,
Transporttas Prestige
|
|
Toebehorensets voor de meetinstrumenten CA-642x voor aardingsmeting |
| Bestel-Nr. |
Beschrijving |
Inhoud |
| CA-P01102020 |
Toebehorenset voor aardingsmeting
1 aarding (30m) |
1x trommel 30 m meetsnoer groen (E)
1x aarding |
CA-P01101999 |
Toebehorenset voor aardingsmeting
1 aarding (30m) |
1x trommel 30 m meetsnoer groen (E)
1x Aarding 1x transporttas standaard |
| CA-P01102021 |
Toebehorenset voor aardingsmeting
2 aarding (50m) |
1x trommel 50 m meetsnoer rood (H)
1x trommel 50 m meetsnoer blauw (S)
1x Trommel 50 m meetsnoer groen (E), 2x aarding, 1x hamer,
5x Adapter kabelschoen Ø 4 mm |
| CA-P01102022 |
Toebehorenset voor aardingsmeting
2 aarding (100m) |
1x trommel 100 m meetsnoer rood (H)
1x trommel 100 m meetsnoer blauw (S), 1x haspel 10 m meetsnoer groen (E),
2x aarding, 1x hamer, 5x adapter kabelschoen Ø 4 mm |
| CA-P01102023 |
Toebehorenset voor aardingsmeting
2 aarding (150m) |
1x trommel 150 m meetsnoer rood (H)
1x trommel 150 m meetsnoer blauw (S), 1x haspel 10 m meetsnoer groen (E),
2x aarding, 1x hamer, 5x adapter kabelschoen Ø 4 mm |
| CA-P01102024 |
Toebehorenset voor aardingsmeting
4 Aarding (100m) |
1x trommel 100 m meetsnoer rood (H)
1x trommel 100 m meetsnoer blauw (S), 1x haspel 10 m meetsnoer groen (E),
1x trommel 100 m meetsnoer groen (E), 1x trommel 30 m meetsnoer schw. (ES),
4x aarding
1x hamer, 5x adapter kabelschoen Ø 4 mm |
| CA-P01102025 |
Toebehorenset voor aardingsmeting
4 Aarding (150m) |
1x trommel 150 m meetsnoer rood (H)
1x trommel 150 m meetsnoer blauw (S), 1x haspel 10 m meetsnoer groen (E),
1x trommel 100 m meetsnoer groen (E), 1x trommel 30 m meetsnoer schw. (ES),
4x aarding
1x hamer, 5x adapter kabelschoen Ø 4 mm |
CA-P01102030 |
Aanvullingsset voor aardingsmeting |
1x trommel 100 m meetsnoer groen (E),
1x trommel 30 m meetsnoer schw. (ES), 2x aarding
1x transporttas standaard |
| CA-P01102017 |
Toebehorenset voor aardingsmeting |
2 Aarding 1x haspel 15 m meetsnoer rood (H),
1x haspel 10 m meetsnoer blauw (S), 1x haspel 5 m meetsnoer groen (E),
2x aarding, 1x transporttas standaard |
|
|
Enkele toebehoren voor meetinstrument CA-642x voor aardingsmeting
|
|
Bestel-Nr. |
Beschrijving |
|
CA-P01295260 |
1x trommel 150 m meetsnoer rood (H) |
|
CA-P01295263 |
1x trommel 150 m meetsnoer blauw (S) |
|
CA-P01295261 |
1x trommel 100 m meetsnoer rood (H) |
|
CA-P01295264 |
1x trommel 100 m meetsnoer blauw (S) |
|
CA-P01295262 |
1x trommel 50 m meetsnoer rood (H) |
|
CA-P01295265 |
1x trommel 50 m meetsnoer blauw (H) |
|
CA-P01102026 |
1x haspel 10 m meetsnoer groen (E) |
|
CA-P01295268 |
1x trommel 30 m meetsnoer groen (E) |
|
CA-P01295266 |
1x trommel 100 m meetsnoer groen (E) |
|
CA-P01295267 |
1x trommel 30 m meetsnoer zwart (ES) |
|
CA-P01102031 |
aarding (T-vormig) |
|
CA-P01102028 |
5x adapter kabelschoen Ø 4 mm |
|
CA-P01298066 |
Transporttas standaard (400 x 215 x 540 mm) |
|
CA-P01298067 |
Transporttas prestige (580 x 280 x 325 mm) |
|
Theorie: Aardingsmeting
Nationale en internationale normen, zoals bijv. DIN VDE 0100, schrijven uit veiligheidsgronden een aardleiding voor. De inbouw en aansluiting van een aardleiding hangt van het terrein en de specifieke aardingsweerstand af. |
|
