Temperatuursensoren

Hier vindt u temperatuursensoren in verschillende designs voor veelvoudig gebruik, in het bijzonder de weerstand temperatuur-
sensoren. Of het om de luchttemperatuur, oppervlaktetemperatuur of de temperatuur van vloeistoffen gaat, voor de meting Temperatuursensoren
van temperatuur moeten steeds temperatuursensoren ingezet worden. Zo veelzijdig als de temperatuursensoren zijn, zo veelzijdig is ook ons assortiment. Naast weerstand temperatuursensoren (PT100) vindt u ook temperatuursensoren van type K (NiCr-Ni) in ons assortiment. De temperatuursensoren van de WTR-serie bieden voor veel problemen een oplossing. Naast de standaard temperatuursensoren voor de industriële inzet zijn ook uitvoeringen voor de levensmiddelenindustrie beschikbaar. Deze kenmerken zich door een aansluitkop van RVS en door de mogelijkheid een aseptische meetpunt te meten. De temperatuursensoren van het type WTR-400 zijn bijzonder door hun compacte bouwwijze.De aansluiting geschiedt via een M12-stekker. Optioneel kan ook een meetomvormer in een behuizing onder gebracht worden, die proportioneel een 4-20 mA signaal afgeeft. Alle temperatuursensoren met een meetkop kunnen met de kopmeetomvormer KMU 100 uitgerust worden. Voor procesadaptatie zijn schroefklemmen en schroefhulzen beschikbaar, die het mogelijk maken de temperatuursensoren gemakkelijk op elke denkbare plekken in te bouwen. De WTR-270 heeft een bijzondere plek in de lijst. Temperatuursensoren van dit type zijn namelijk niet voor de vaste inbouw, maar zijn als insteeksonde ontworpen en speciaal geschikt voor de inzet bij levensmiddelencontrole. Mocht u nog vragen hebben over temperatuursensoren, dan kunt u telefonisch contact met ons opnemen op nummer +31 (0)953 - 737 01 92 of middels het contactformulier. Onze technische medewerkers en ingenieurs geven u graag meer advies over deze temperatuursensoren en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

Wij hebben temperatuursensoren van de volgende fabrikanten in het assortiment:

Temperatuursensoren van PCE BrookhuisTemperatuursensoren van Promesstec

U kunt de technische gegevens van de temperatuursensoren opvragen door op een van de onderstaande links te klikken:

Infrarood-temperatuursensoren



- Infrarood-temperatuursensoren PCE-IR 5
  (Eenvoudige IR-sensor, vaste emissiegraad, 4... 20 mA uitgang)

Temperatuursensoren van PCE BrookhuisInfrarood-temperatuursensoren PCE-IR 5

- Infrarood-temperatuursensoren PCE-IR10
 (Compacte infraroodsensor, verschillende uitgangtypen beschikbaar, display)

Temperatuursensoren van PCE BrookhuisInfrarood-temperatuursensoren PCE-IR10

- Infrarood-temperatuursensoren PCE-IR 31
  (Robuuste IR-temperatuursensor, emissiegraad verstelbaar, IP67, LED display, maximaal 1000 ° C)

Temperatuursensoren van PCE BrookhuisInfrarood-temperatuursensoren PCE-IR 31

- Infrarood-temperatuursensoren PCE-IR 32
  (Infrarode sensor tot 1600 ° C, voor metalen, keramiek en glas, tot 1600 ° C, display)

Temperatuursensoren van PCE BrookhuisInfrarood-temperatuursensoren PCE-IR 32

- Infrarood-temperatuursensoren PCE-IR 33
  (Sensor en elektronica gescheiden, sensor tot 250 ° C inzetbaar, meetbereik tot 1600 ° C)

Temperatuursensoren van PCE BrookhuisInfrarood-temperatuursensoren PCE-IR 33

Temperatuursensoren van de WTR 1xx serie

- Temperatuursensoren WTR 110
  (PT100 temperatuursensor in 3-geleidertechniek, DIN 43763, RVS halsbuis)

Temperatuursensoren van PromesstecTemperatuursensoren WTR 110

- Temperatuursensoren WTR 120
  (PT100 temperatuursonde, klasse A, zonder halsbuis, bescherming van RVS)

Temperatuursensoren van PromesstecTemperatuursensoren WTR 120

- Temperatuursensoren WTR 130
  (Standaardweerstand thermometer, bescherming van RVS 1.4571, diameter 6x1mm)

Temperatuursensoren van PromesstecTemperatuursensoren WTR 130

- Temperatuursensoren WTR 140
  (Weerstand thermometer voor de levensmiddelenindustrie, compleet van RVS, robuuste behuizing)

Temperatuursensoren van PromesstecTemperatuursensoren WTR 140

- Temperatuursensoren WTR 150
  (Modulaire PT100-sonde voor de levensmiddelenindustrie met hulzen- en procesadapters)

Temperatuursensoren van PromesstecTemperatuursensoren WTR 150

- Temperatuursensoren WTR 190
  (PT100 als ruimte temperatuursonde, beschermde fitting uit 1.4571 (V4A), lengte 50mm)

Temperatuursensoren WTR 190 Temperatuursensoren van Promesstec

Temperatuursensoren van de WTR 2xx serie

- Temperatuursensoren WTR 270
  (Insteek-PT100-sonde voor de vleeswarenindustrie, 3 mm of 5 mm diameter, PTFE grip)

Temperatuursensoren van PromesstecTemperatuursensoren WTR 270

- Temperatuursensoren WTR 280
  (Gemakkelijke PT100-temperatuursensoren als Kabelsonde, RVS, 3 geleider, Klasse A, prijswaarde)

Temperatuursensoren van PromesstecTemperatuursensoren WTR 280

- Temperatuursensoren WTR 290
  (PT100 buissonde, voor meting van buizen of reservoirs, temperatuursensoren klasse A)

Temperatuursensoren van PromesstecTemperatuursensoren WTR 290

Temperatuursensoren van de WTR 3xx serie

- Temperatuursensoren WTR 320
 (Standaardweerstand thermometer met RVS aansluitkop, beschermde fitting uit RVS 1.4571)

Temperatuursensoren WTR 320Temperatuursensoren van Promesstec

- Temperatuursensoren WTR 330
  (Diameter 6x1mm, procesaansluiting met schroefklemmen, vaste meetinzet)

Temperatuursensoren WTR 330Temperatuursensoren van Promesstec

- Temperatuursensoren WTR 350
  (Weerstand thermom. voor de levensmiddelenindustrie met hulzen- en procesadapters, klasse A PT100)

Temperatuursensoren WTR 350Temperatuursensoren van Promesstec

- Temperatuursensoren WTR 390
  (Voorzijde PT100 weerstand thermometer, tot 200 °C inzetbaar)

Temperatuursensoren WTR 390Temperatuursensoren van Promesstec

Temperatuursensoren van de WTR 4xx serie

- Temperatuursensoren WTR 420
  (Met M12 stekker, beschermde fitting van RVS 1.4404, diam. 6 mm, proces schroefdraad G1/2“)

Temperatuursensoren WTR 420Temperatuursensoren van Promesstec

- Temperatuursensoren WTR 430
  (gladde buisbescherming, met schroefklemmen aanpasbaar,vaste meetinzet,temperatuursensor. Klasse A)

Temperatuursensoren WTR 430Temperatuursensoren van Promesstec

- Temperatuursensoren WTR 450
  (gladde buisbescherming, fitting 1.4404, vaste meetinzet, schroefhulzen, meetbereik -50 °C ... 150 °C)

Temperatuursensoren van PromesstecTemperatuursensoren WTR 450

Overige Temperatuursensoren

- Temperatuursensoren als thermoelementen
  (Thermoelementen van het type K voor verschillend gebruik)

Temperatuursensoren als thermoelementenTemperatuursensoren van PCE Brookhuis

- Temperatuurmeters voor de mobiele inzet
  (Meetinstrumenten voor temperatuur - van contactthermometer tot warmtebeeld camera’s)

Temperatuursensoren van PCE BrookhuisTemperatuurmeters voor de mobiele inzet

De temperatuur is een zeer vaak gemeten fysische grootte. Temperatuursensoren vormen temperatuur om in een elektrische weerstand of in een elektrische spanning. De inzet van temperatuursensorTemperatuursensoren afbeeldingn is zeer veelzijdig. De omgevingtemperatuur in een woning of kantoor of de precieze temperatuur van een bepaalde stof waarop deze smelt, in allerlei sectoren is temperatuurmeting noodzakelijk. Temperatuursensoren gebruiken verschillende fysische effecten om temperaturen in een elektrische grootte om te vormen. Zo veranderen weerstandsensoren de elektrische weerstand bij een veranderende temperatuur. Aangezien de kernmerken niet altijd lineair verlopen, moet de geschakelde elektronica deze corrigeren, om een mogelijk hoge nauwkeurigheid te bereiken. Een veel gebruikte weerstandsensor is de PT100. De sensor is gemaakt van platina en wijst bij 0 °C een weerstand van precies 100 Ohm. Thermoelementen daarentegen gebruiken een zogenaamd Seebeck-effect. Dit effect bewerkstelligt een elektrische gelijkspanning bij de aansluitingen. Aangezien deze alleen in het µV-bereik ligt en de temperatuur op de meetplek precies bekend moet zijn, is de meting met thermoelementen relatief gezien onnauwkeuriger. Toch biedt deze enkele voordelen, zoals een korte reactietijd en het meten van zeer hoge temperaturen. Thermoelementen kunnen uit verschillende materialen gemaakt zijn. Enkele modellen zijn van belettering voorzien (bijv. type K, type J…). Het onderscheid tussen deze modellen bestaat uit het meetbereik.

PT100-Temperatuursensoren bestaan in de regel uit een platinum draad, die afhankelijk van de temperatuur zijn weerstand veranderd. Bij dit type temperatuursensoren gaat het om koude geleiders. Ze heten zo, omdat ze bij koude temperaturen een geringere weerstand aanduiden en daardoor beter geleiden. Temperatuursensoren die uit elektrische weerstanden bestaan, geven een bepaalde karakteristieke weergaven, die in de DIN EN 60751 (2009-05) vastgelegd is. Daarin wordt aangegeven dat temperatuursensoren met een verbouwde PT1000 bij 0 °C een weerstand van 1000 Ohm hebben. Het voordeel van deze normering, is dat temperatuursensoren bij een
uitval of defect gemakkelijk geruild kan worden, zonder dat de complete meetketen opnieuw gekalibreerd dient te worden. Men is altijd bereid om de weerstand van temperatuursensoren zo hoog mogelijk te houden, om zo de invloed van langere aansluitleidingen of het meetresultaat mogelijk te minimaliseren.

Temperatuursensoren geleidertechnieken

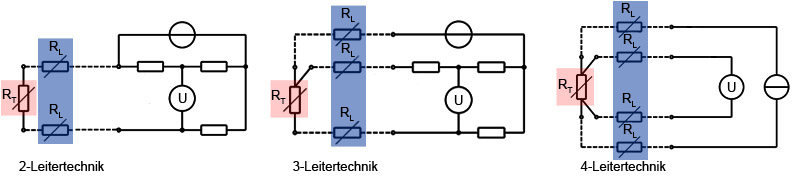

Om meetfouten bij temperatuursensoren met een geringe specifieke weerstand gering te houden, worden de temperatuursensoren in velerlei technische apparaten aangesloten. Daarmee wordt in het meetinstrument zelf de geleiderweerstand gecompenseerd. In de regel geschiedt de bekabeling in 3- of nog beter, 4-geleidertechniek. In het schema hierboven ziet u verschillende schakelwijzen van temperatuursensoren. De rood gemarkeerde weerstanden geven de temperatuursensoren weer. De blauwe markeringen duiden een leiderweerstand aan. De basis van elke schakeling van temperatuursensoren met een meetinstrument is de bruggenschakeling. Uitleg van de schakelopties van temperatuursensoren:
2-geleidertechniek temperatuursensoren:
De kabelweerstand van de temperatuursensor tot aan de temperatuur signaalomvormer wordt gemeten. Daarom zijn 2 geleider temperatuursensoren niet of alleen beperkt geschikt voor bepaald gebruik. Zo is het weinig zinvol temperatuursensoren van klasse A of AA in de 2-geleidertechniek te schakelen. Deze techniek dient slechts gebruikt te worden voor snelle controle van temperaturen. De maximale kabellengte van de temperatuursensor hierbij moet niet langer zijn dan 25 cm. Er wordt aanbevolen om alleen PT1000-sensoren in 2 geleidertechniek te gebruiken.
3-geleidertechniek temperatuursensoren
Is de bredere schakelingmethode van de temperatuursensoren. Door een extra derde draad wordt geleidingsverlies gecompenseerd. De maximale compensatie hangt af van de mogelijkheden van het scherm, de meetomvormer, de regelaar etc. Zowel PT100-sensoren als PT1000-sesnoren kunnen aangesloten worden in de 3-geleidertechniek. De maximale kabellengte is, zoals beschreven, afhankelijk van de aangesloten evaluatie-eenheden en de kabeldoorsnede. Normaliter kunnen temperatuursensoren en evaluatie-elektronica ca. 30 m van elkaar verwijderd zijn.
4- geleidertechniek temperatuursensoren
Deze schakelwijze wordt vaak ingezet wanneer de hoogste precisie van de temperatuursensoren gevraagd wordt. De invloed van geleidingsweerstand wordt door 2 aanvullende compensatiegeleiders volledig uitgesloten. Ook in de 4-geleidertechniek is de maximale afstand tussen temperatuursensoren en evaluatie-eenheid vanwege de kabeldoorsnede en de compensatiemogelijkheid van de elektronica begrensd. Het is onder bepaalde omstandigheden echter mogelijk een afstand tussen temperatuursensoren en regelaar tot 1 km te overbruggen. Over het algemeenTemperatuursensoren weergavenaparaat dient er op gelet te worden dat het signaal, onafhankelijk van de schakeltechniek, omgevormd wordt in een normsignaal (4…20 mA) om invloeden van buitenaf verder te elimineren. Aan de evaluatie-elektronica die aangesloten wordt aan de temperatuursensoren wordt dan mede gedeeld, hoe de weerstandthermometer geschakeld is. De temperatuursensoren worden in de volgende precisieklassen onderverdeeld. Men maakt sinds juli 2008 in de IEC 60751 onderscheid in vier klassen: AA, A, B en C. Het onderscheid wordt in de temperatuurafwijkingen als volgt zichtbaar:
                                                                       - Klasse AA dT = ± (0,1 °C + 0,0017 · T
                                                                       - Klasse A ± (0,15 °C + 0,002 · T)
                                                                       - Klasse B: dT = ± (0,30 °C + 0,005 · T)
                                                                       - Klasse C: dT = ± (0,6 °C + 0,01 · T)
Hier is duidelijk te zien, dat temperatuursensoren die werken op basis van elektrische weerstanden, preciezer zijn dan temperatuursensoren op basis van thermoelementen. Het meetbereik van de temperatuursensoren onderscheidt zich in de enkele precisieklassen. Temperatuursensoren van klasse A kunnen in het bereik -196 °C ... 450 °C ingezet worden.
